ข้อต่อตรง PVC-PE แบบใส่ในอุปกรณ์ PVC ใช้สำหรับเชื่อมต่อระบบท่อ PVC เข้ากับท่อ PE ในแนวตรง เหมาะสำหรับงานระบบน้ำและงานเกษตรที่ต้องการเปลี่ยนจากระบบ PVC ไปยังท่อ PE

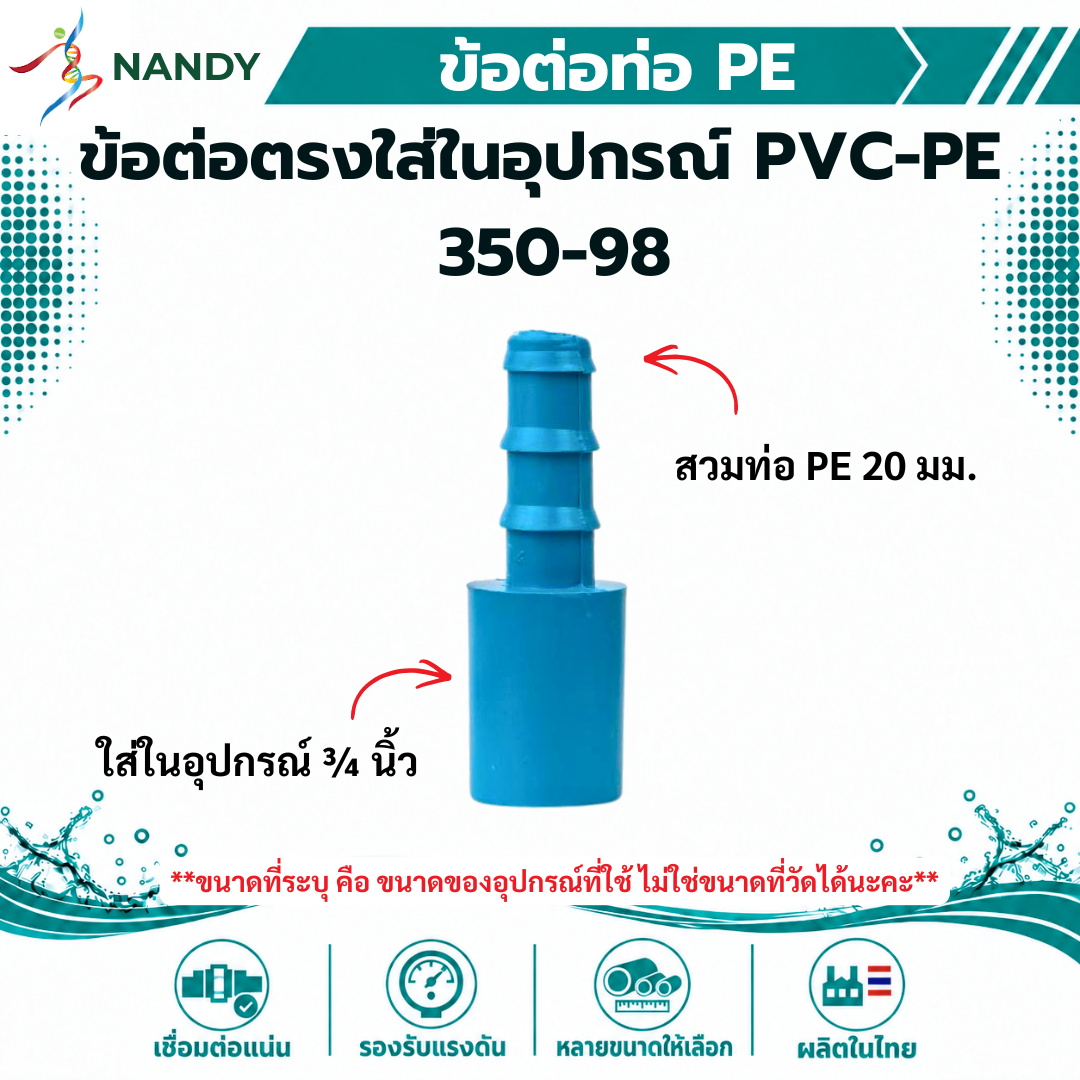

ฝั่ง PVC เป็นแบบใส่ในอุปกรณ์ PVC โดยปลายฝั่งนี้ต้องสวมเข้าไปอยู่ด้านในของข้อต่อ PVC ที่มีช่องสำหรับสวมท่อ เช่น ข้อต่อตรง ข้องอ ข้อต่อลด หรือข้อต่อชนิดอื่นที่มีขนาดตรงกัน จึง ไม่ใช่รุ่นสำหรับสวมครอบปลายท่อ PVC โดยตรง
ฝั่ง PE เป็นปลายสำหรับต่อกับท่อ PE ตามขนาดที่ระบุในแต่ละรุ่น
ขนาดสินค้าเรียงเป็น นิ้ว × มม. โดยตัวเลขด้านหน้าเป็นขนาดฝั่ง PVC และตัวเลขด้านหลังเป็นขนาดท่อ PE เช่น 1/2 นิ้ว × 20 มม. หมายถึงฝั่ง PVC ขนาด 1/2 นิ้ว และฝั่ง PE สำหรับท่อ PE ขนาด 20 มม.
จุดเด่นสินค้า
- ใช้เชื่อมต่อระบบท่อ PVC เข้ากับท่อ PE ในแนวตรง
- ฝั่ง PVC เป็นแบบสวมเข้าไปด้านในของอุปกรณ์ PVC
- ฝั่ง PE เลือกตามขนาดท่อ PE ที่ใช้งาน
- มีขนาดฝั่ง PVC ให้เลือก 1/2, 3/4 และ 1 นิ้ว
- รองรับท่อ PE ขนาด 16, 20, 25 และ 32 มม.
- มีทั้งหมด 10 ตัวเลือกสำหรับจับคู่ขนาดให้ตรงกับระบบท่อ

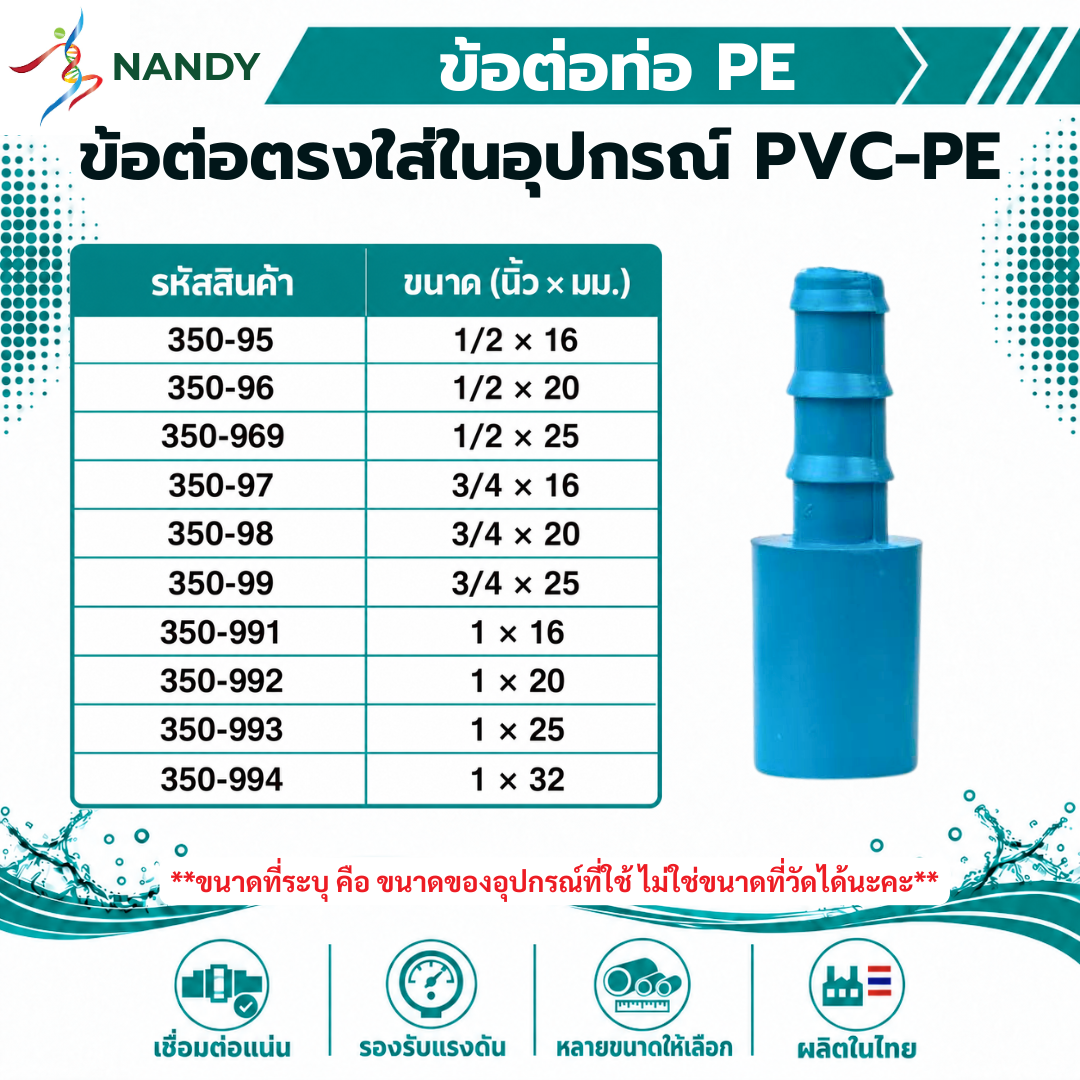

ตารางตัวเลือกสินค้า
| รหัสสินค้า | ขนาด (นิ้ว × มม.) |
|---|---|
| 350-95 | 1/2 × 16 |
| 350-96 | 1/2 × 20 |
| 350-969 | 1/2 × 25 |
| 350-97 | 3/4 × 16 |
| 350-98 | 3/4 × 20 |
| 350-99 | 3/4 × 25 |
| 350-991 | 1 × 16 |
| 350-992 | 1 × 20 |
| 350-993 | 1 × 25 |
| 350-994 | 1 × 32 |
วิธีเลือกขนาด
เลือกจากขนาดของทั้งสองฝั่งให้ตรงกับระบบที่ใช้งาน
- ตัวเลขด้านหน้า 1/2, 3/4 หรือ 1 นิ้ว = ขนาดฝั่ง PVC สำหรับใส่ในอุปกรณ์ PVC
- ตัวเลขด้านหลัง 16, 20, 25 หรือ 32 มม. = ขนาดท่อ PE
ตัวอย่าง หากต้องการฝั่ง PVC ขนาด 3/4 นิ้ว และต่อกับท่อ PE ขนาด 25 มม. ให้เลือกรหัส 350-99
เทียบขนาดท่อ PE กับสายยางรดน้ำทั่วไปโดยประมาณ
| ขนาดท่อ PE | ขนาดสายยางโดยประมาณ |
|---|---|
| 16 มม. | 1/2 นิ้ว (4 หุน) |
| 20 มม. | 5/8 นิ้ว (5 หุน) |
| 25 มม. | 3/4 นิ้ว (6 หุน) |
| 32 มม. | 1 นิ้ว |
หมายเหตุ: การเทียบสายยางเป็นค่าประมาณ เพราะขนาดด้านใน ความหนา และความยืดหยุ่นของสายยางแต่ละยี่ห้ออาจแตกต่างกัน ควรตรวจสอบขนาดจริงก่อนสั่งซื้อ
วิธีติดตั้ง
- ตรวจสอบขนาดอุปกรณ์ PVC และขนาดท่อ PE ที่ใช้งาน
- เลือกข้อต่อให้ตรงกับขนาดของทั้งสองฝั่ง
- สวมฝั่ง PVC เข้าไปด้านในของอุปกรณ์ PVC ขนาดเดียวกัน
- ต่อท่อ PE เข้ากับปลายฝั่ง PE ตามขนาดที่กำหนด
- ตรวจสอบตำแหน่งและความกระชับของจุดต่อก่อนใช้งาน
ข้อควรทราบก่อนสั่งซื้อ
- รุ่นนี้เป็น แบบใส่ในอุปกรณ์ PVC ไม่ใช่แบบสวมทับปลายท่อ PVC โดยตรง
- อุปกรณ์ PVC หมายถึงข้อต่อตรง ข้องอ ข้อต่อลด หรือข้อต่อชนิดอื่นที่มีช่องสำหรับสวมท่อ
- ขนาดฝั่ง PVC เป็นขนาดเรียกของระบบท่อ PVC ไม่ใช่ขนาดที่วัดจากด้านนอกของตัวข้อต่อ
- ขนาด PE เป็นขนาดเรียกของท่อ PE ไม่ควรระบุว่าเป็นเส้นผ่านศูนย์กลางภายในหรือภายนอกโดยไม่มีข้อมูลยืนยัน
- ควรตรวจสอบทั้งขนาดฝั่ง PVC และท่อ PE ให้ตรงก่อนสั่งซื้อ
